在電子產品制造領域，注塑模具對產品質量、生產效率及成本控制起著決定性作用。隨著電子產品向小型化、輕量化、高性能方向發展，注塑模具設計與制造面臨更高精度、更復雜結構及更短開發周期的挑戰。本文將詳細闡述從設計構思到成品制造全過程的關鍵要點。

一、設計階段關鍵要點

（一）產品設計審查

精確的產品模型是模具設計基礎，需明確產品尺寸、形狀及材質參數。例如手機外殼常用高強度易成型的 ABS 或 PC/ABS 合金材料，尺寸公差需控制在 ±0.05mm 甚至更嚴；同時需細致分析產品外觀、裝配關系（如按鍵與殼體的配合間隙）及功能結構（如接口卡扣的受力強度），提前規避模具設計隱患，避免后續因產品結構問題導致模具返工。

（二）模具結構設計

分型面設計：需選在產品最大輪廓處以方便脫模，同時兼顧外觀，將分型線置于隱蔽位置（如手機邊框底部、耳機殼體內側）。對有外觀要求的電子產品，分型面平整度與貼合度公差需控制在 ±0.01mm 內，防止飛邊、毛刺影響產品裝配與外觀。

澆注系統設計：主流道、分流道尺寸需匹配塑件大小與塑料流動性，電子產品注塑優先采用熱流道系統 —— 該系統可保持熔體溫度、減少壓力損失，使成型周期縮短 20% 以上（如平板電腦外殼模具），同時消除澆口痕跡，將產品良品率從 85% 提升至 92% 左右。

冷卻系統設計：依據塑件形狀布局隨形冷卻水路，可提升模具溫度均勻性 30%-40%，縮短冷卻時間 20%-30%。例如筆記本電腦散熱模組模具，通過優化冷卻水路并搭配低溫冷卻液，可使產品翹曲量降低 60%，滿足精密裝配需求。

脫模機構設計：頂針、推板等部件需精準排布，避免頂出痕跡；針對電子連接器等帶倒扣結構的塑件，需設計滑塊、斜頂?shù)葌?cè)向抽芯機構，確保脫模順暢且不損傷塑件微小結構（如針腳、卡槽）。

（三）模具材料選擇

力學性能匹配：高產量模具（如充電器外殼模具）需選耐磨性材料，如 Cr12MoV 模具鋼，經淬火回火處理后硬度達 HRC58-62，可承受 10 萬次以上注塑循環，減少模具刃口磨損導致的尺寸偏差。

熱性能適配：H13 鋼（4Cr5MoSiV1）因熱疲勞性能優異、熱傳導性好，適用于需頻繁冷熱循環的電子模具，可減少熱裂紋產生，縮短冷卻時間約 15%-20%，提升生產效率。

表面質量保障：高精度外觀件模具（如手機玻璃蓋板支撐件）需選高純凈度材料，如經電渣重熔的 S136 鏡面鋼，其拋光后表面粗糙度可達 Ra0.05-0.1μm，避免因材料雜質導致塑件表面出現麻點、氣孔。

二、制造階段關鍵要點

（一）模具零件加工

數控加工：五軸高速銑削精度可達 ±0.005mm，表面粗糙度 Ra<0.15μm，可高效加工手機攝像頭模組模具的復雜曲面；慢走絲線切割用于加工頂針孔、導柱孔等高精度孔位，精度達 ±0.003mm，表面粗糙度 Ra0.05μm，確保關鍵部件的同軸度與垂直度。

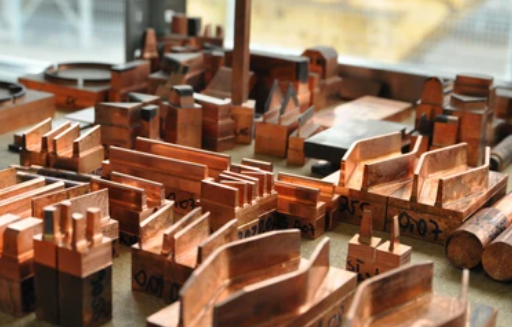

電火花加工：適用于微型電子連接器模具的微細型腔、窄縫加工，精密放電機可實現 Ra<0.1μm 的鏡面電火花效果，清角尺寸小于 0.02mm，加工精度控制在 ±0.005mm 以內，滿足塑件微小結構的成型需求。

（二）模具熱處理與表面處理

熱處理工藝：中小批量模具（如試驗階段的智能手環外殼模具）常用 P20 預硬鋼，硬度 HRC28-32，加工性能優異，無需后續淬火；高應力模具（如電源適配器外殼模具）需用 H13 鋼，經淬火、回火后硬度達 HRC52-54，可承受高溫高壓工況下的長期使用。

表面處理技術：S136 鏡面鋼經氮化處理后，表面硬度可達 HV900-1200，耐腐蝕性提升，適用于成型含阻燃劑的塑料；物理氣相沉積（PVD）技術可在模具表面沉積 TiAlN 等硬質涂層，使模具壽命延長 2-3 倍，同時提升塑件脫模順暢度。

（三）模具裝配與調試

精密裝配：采用激光對中技術確保導柱、導套同軸度偏差≤±0.005mm；依托三維數字化裝配系統，按精確三維模型指導零件安裝，減少人為誤差，保障模具合模時的密封性與定位精度。

參數調試：試模階段需調試注射壓力（通常 50-120MPa）、保壓時間（2-8s）、冷卻速率（5-15℃/min）等 30-40 項參數，通過 5-8 次試模優化，使產品尺寸精度達標（如智能手表外殼公差控制在 ±0.03mm），外觀無劃痕、縮痕等缺陷。

三、全過程質量控制與技術趨勢

質量管控要點：設計階段需通過 CAE 模擬（如 Moldflow）預測塑件成型缺陷，提前優化模具結構；制造階段需對關鍵零件（如型腔、型芯）進行三坐標測量，精度誤差控制在 ±0.002mm 以內；試模后需抽樣檢測塑件尺寸、力學性能（如沖擊強度、耐熱性），確保符合電子產品行業標準（如 GB/T 14486-2014）。

技術發展方向：隨著電子產品微型化，微注塑模具（如傳感器外殼模具）將更依賴微細加工技術（如納米級電火花加工）；3D 打印技術可快速制造模具原型，縮短開發周期 30%-50%；智能模具將集成溫度、壓力傳感器，實現成型過程實時監控，進一步提升產品一致性。
